特靈成功中標河南某新能源電池工廠高效冷凍機房項目
特靈以優異的實績、過硬的技術脫穎而出，中標河南某新能源電池工廠高效冷凍機房項目。
本項目業主專業從事新型動力鋰離子電池材料、電池單體及系統的研發、生產與銷售，有近10年的產品研發和量產技術。以“安全第一”為核心理念，擁有“高安全、長壽命、超耐寒、動力強”的新型純錳酸鋰及高性能磷酸鐵鋰軟包電池的多項核心技術。公司產品主要應用于區域綠色出行電動車輛及儲能領域。
項目落地安陽，整體分三期進行，總投資約100億元，建成后可實現400億元年產值。本期項目總建筑面積5萬平方米，主要包含生產廠房、研發中心、檢測中心及配套設施，年產2G瓦時鋰離子電池，總冷負荷約3200冷噸。
冷凍機房
整體解決方案
特靈根據客戶需求，為客戶定制冷凍機房整體解決方案。從系統場景應用復核、設計優化、設備選型優化、節能技術和優化控制等應用等方面著手，為客戶提供冷凍機房整體解決方案，可實現冷凍機房項目整體交鑰匙工程服務。
1. 主要設備優化選型

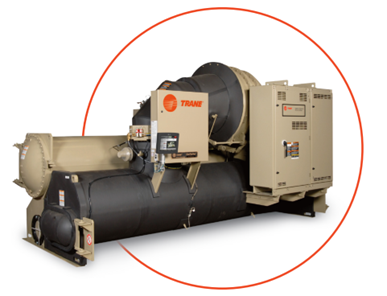

結合項目分期投產需求和8760h負荷特性，通過多組冷機方案對比選用超高效變頻離心式冷水機組，同時優化兩器阻力，蒸發器、冷凝器比原設計降阻近40％。冷機采用負壓環保冷媒，可實現一次充注，終身使用，同時先進的環保冷媒ODP和GWP雙低，為減碳目標提供有利保證。冷凍泵和冷卻泵選用變頻泵、冷卻塔采用變頻風扇。變頻技術與多級壓縮技術的完美結合，先進的全變頻水系統實現行業領先的滿負荷和部分負荷效率，可靈活適應部分負荷和過渡季變工況的高能效需求。
2. 系統優化設計
冷凍水系統采用一次泵變流量系統，供/回水溫度6/13℃，7℃大溫差設計使得水流量大幅度降低，水泵揚程降低，有利于降低水泵初投資和運行能耗。水泵和冷機采用集管連接，可互為備用增加系統可靠性，同時在運行階段可通過水泵運行臺數優化來提升冷凍機房整體能效。一次泵變流量系統對冷機蒸發側變流量下限要求較高，特靈冷機針對此情況適應能力較強且冷凍水變流量運行時對冷機能效影響很小，可將一次泵變流量水系統優勢充分的發揮出來。

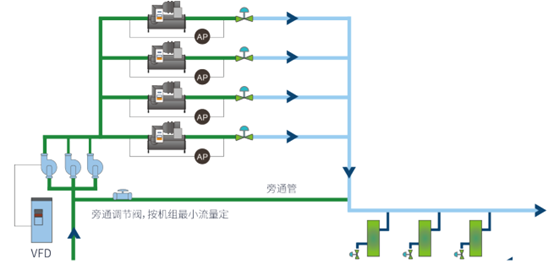

一次泵變流量系統示意圖

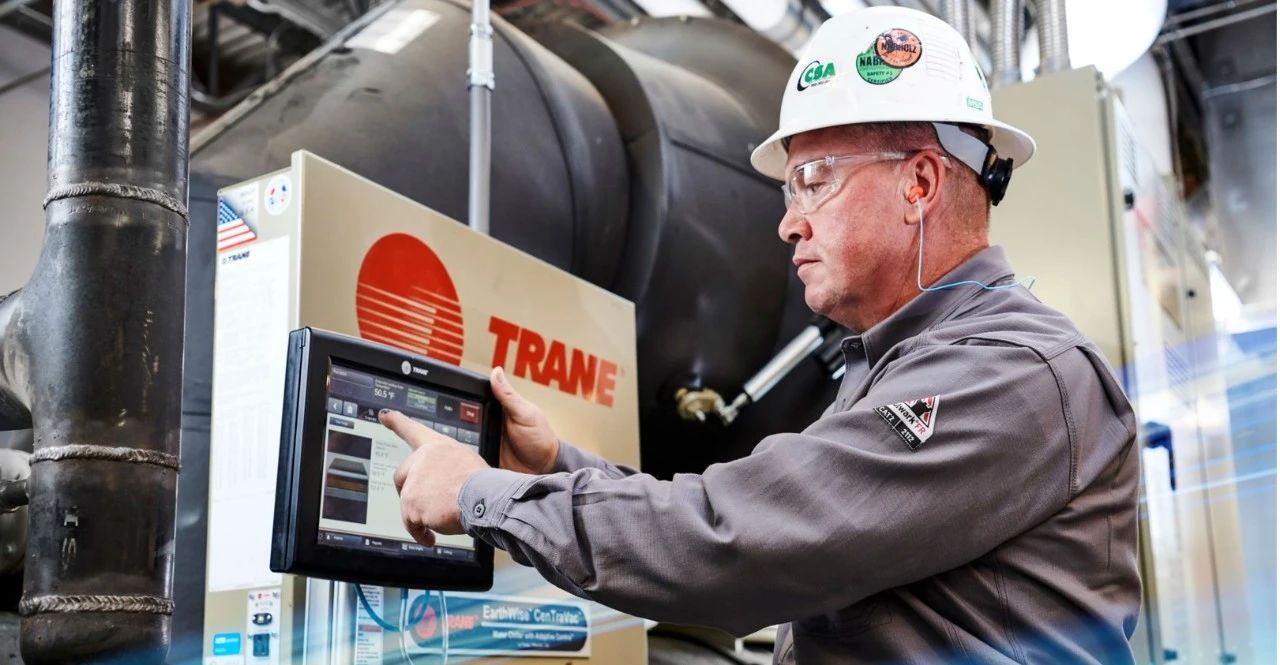

3. 先進的自動控制技術
如果說高效機房系統設計為高效機房落地提供基礎，那么系統控制則為高能效表現保駕護航，同時為業主節能人力資源。傳統的冷凍機房控制通常將冷機、水泵和冷塔分開控制，各自有各自的控制目標，協調一致性考慮欠缺全面。通常冷機加減機控制僅考慮冷機能效最優，水泵變頻控制僅考慮壓差設定值，冷塔控制僅考慮冷塔出水溫度，所有這些自控技術對單體設備而言已較成熟，但對于系統而言缺少對于耦合規律的解耦技術來助力高效機房能效的進一步提升。特靈冷凍機房自控策略以數據來驅動，以變工況數據表現來說明自控策略需要持續調試，控制目標需要持續更新，所有這些技術的落地和實施通過能效保證為客戶提供最優質的服務。
4. 精準的能耗模擬
特靈從客戶的角度出發，在保證應用的前提下，不斷挖掘每一項節能技術的節能潛力。TRACE™ 700是美國能源部認可的節能改造稅收減免計算依據，是基于美國制冷協會標準(ASHRAE Standard90.1)以及綠色節能標準(LEED)開發出來的模擬軟件。依托Trace700強大的氣象數據庫，通過更科學的自控技術，更合理的逼近度設置，大大延長了自由冷卻的時間，顯著縮短了該項節能技術的回收周期。
5. CFD流場模擬
特靈為客戶提供系統化的場景應用條件復核?，F(xiàn)場冷卻塔設備布置場地有限且有氣流阻斷，采用專業的CFD氣流組織模擬驗證塔體的流場條件，為業主的供冷品質保駕護航。經模擬校核的冷卻塔方案滿足排布空間的限制，滿足設備散熱要求。
6. 所見即所得BIM模型
該項目機房面積極為緊湊，為保證設備布置合理和管路走線通暢，同時與各專業協調一致緊密配合，特靈為業主提供BIM建模服務，深化設備及管線排布，為設備安裝空間預留和后期運維提供便利。
特靈在與業主溝通協作的過程中，結合自身優勢，不斷優選更優秀的方案，最后中標方案綜合能效比原設計綜合能效提升近15％。特靈冷凍機房整體解決方案積極響應國家雙碳政策，不僅從碳應用源頭端積極響應，同時通過高效冷凍機房技術在運維階段為業主節省電量消耗。特靈從客戶需求出發，為客戶提供滿意的服務是我們一貫的服務宗旨。
